SCADA系统是以计算机技术为基础的自动化监控系统。为能源管理、精益生产管理、设备管理、MES、报表电子化、综合决策支持等系统提供有力数据的支撑。

一：项目介绍：

    本SCADA项目为某玻璃纤维厂4条生产线集中监控项目，参考网络布局图（图1），将每条生产线原来信息孤立的所有设备，包括公用配电、及能源计量等全部联结起来进行数据的上传及下发，为MES等高级管理系统提供数据支撑。整个项目共计15万采集点，数据保存3年可追溯。

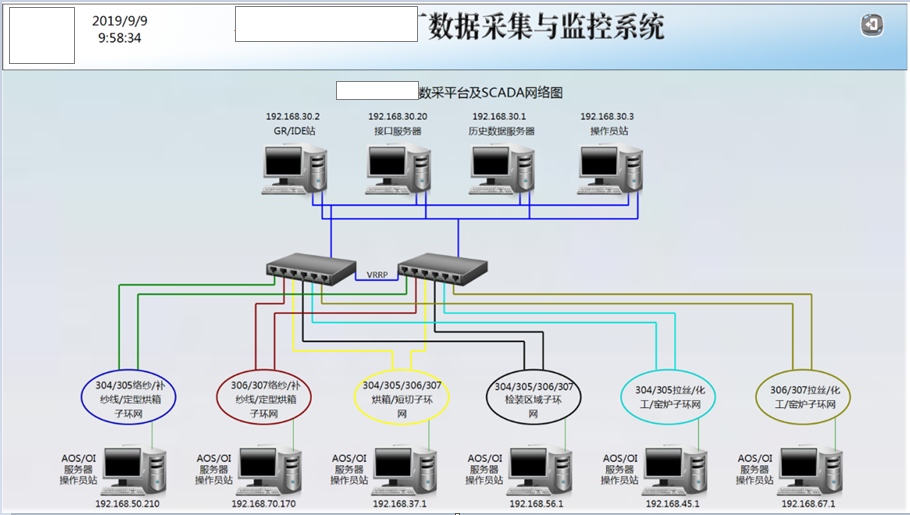

图1、网络布局图

二：包含的功能：

    1）2D、3D画面显示，流程图监控，参考主画面（图2），工艺流程图（图3）、能源图监控图（图4）。

    2）用户管理权限登陆，设置重要参数。

    3）数据操作记录。对重要参数的变化、用户设置进行记录。

    4）历史存储、趋势图、报警记录功能。

    5）报警推送功能。可通过APP、微信公众号进行文字或画面报警推送。

    6）具备WEB发布功能，系统可以通过用户授权，来管理用户查看、控制系统的权限。

    7）能源数据累计进行生产对比分析，生成日、月、年等各种规格报表。

    8）正常设备统一管理、报修功能。

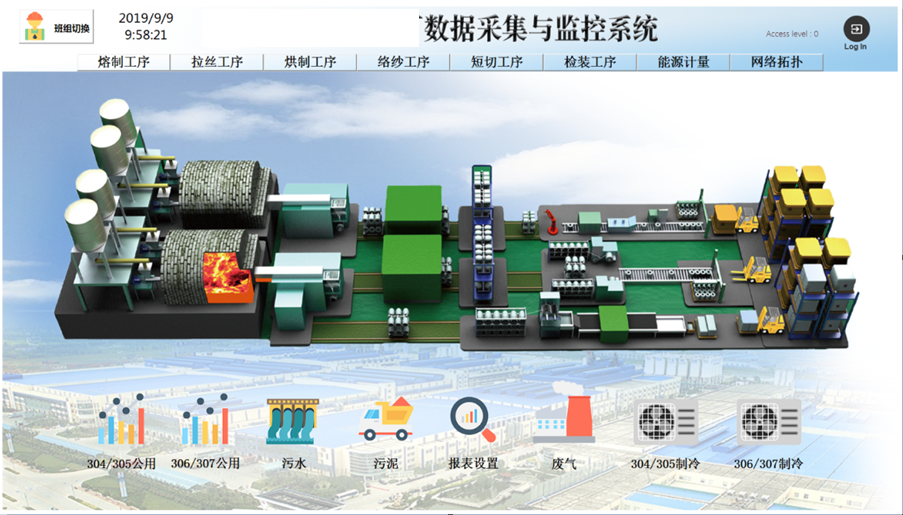

图2、主画面

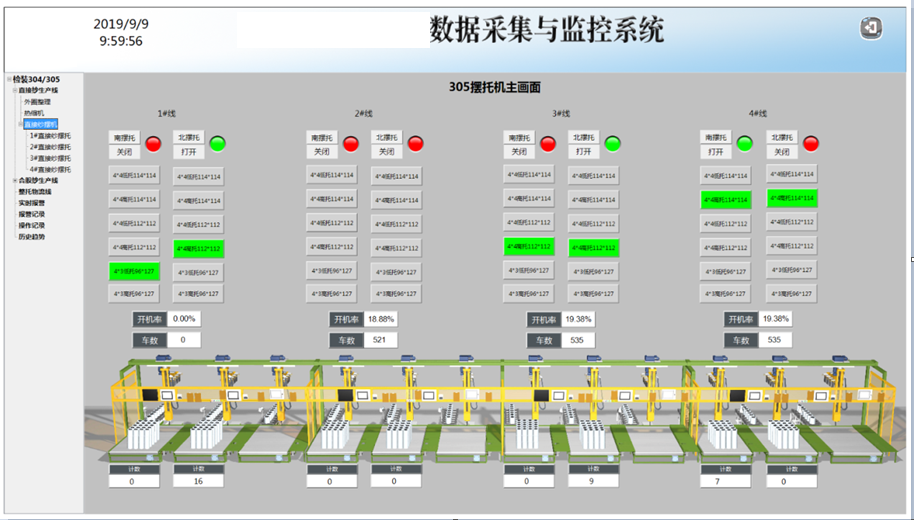

图3、工艺流程图

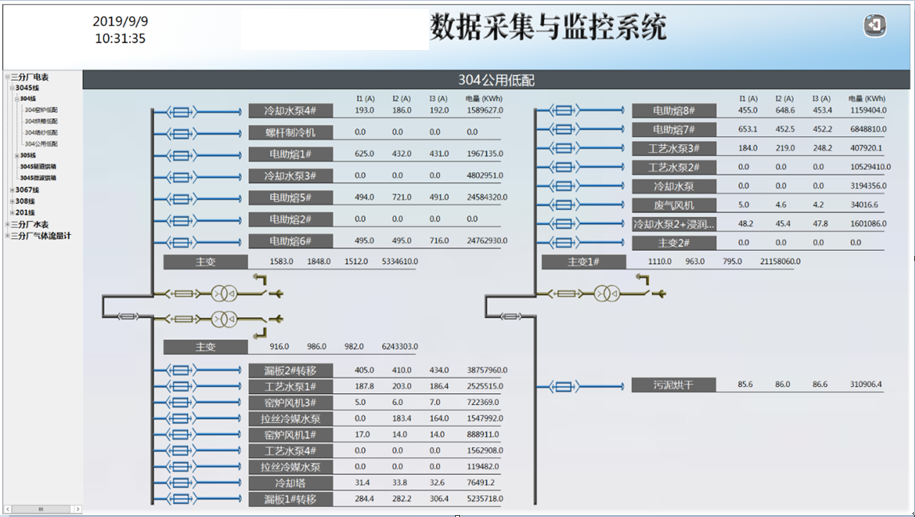

图4、能源监控图
